Керамическая матрица контактов (CPGA)

Name: Китайские производители, поставщики и фабрики с керамической матрицей штифтов (CPGA) - Индивидуальное обслуживание - Tessvida
Brand: Тессвида
SKU: 308750168

Решение для вертикального межсоединения с большим-количеством-количеством контактов и оптимизированным соответствием CTE, обеспечивающим долгосрочную-стабильность процессоров высокой-мощности.

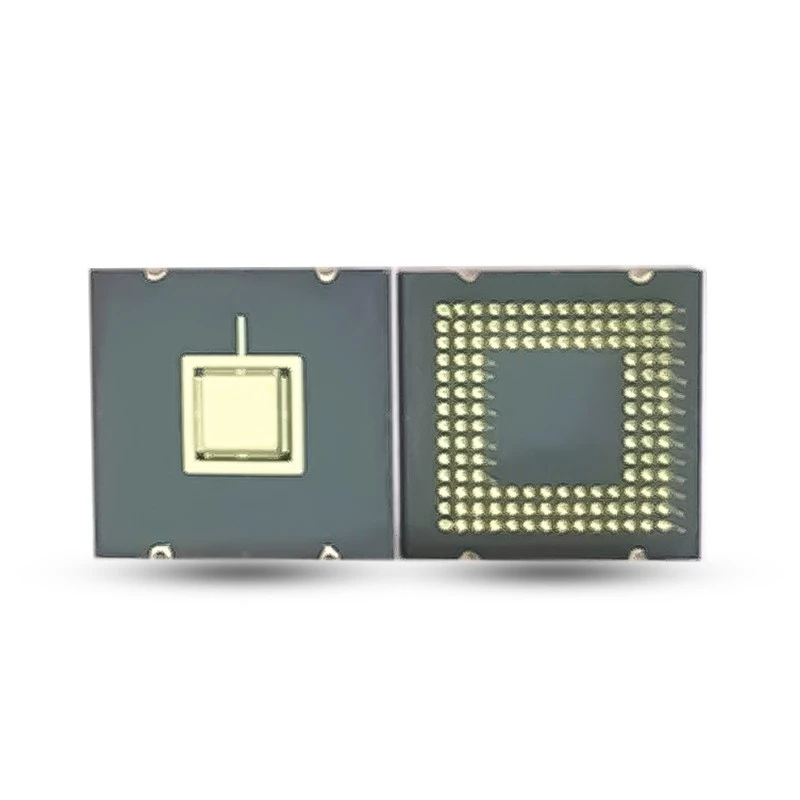

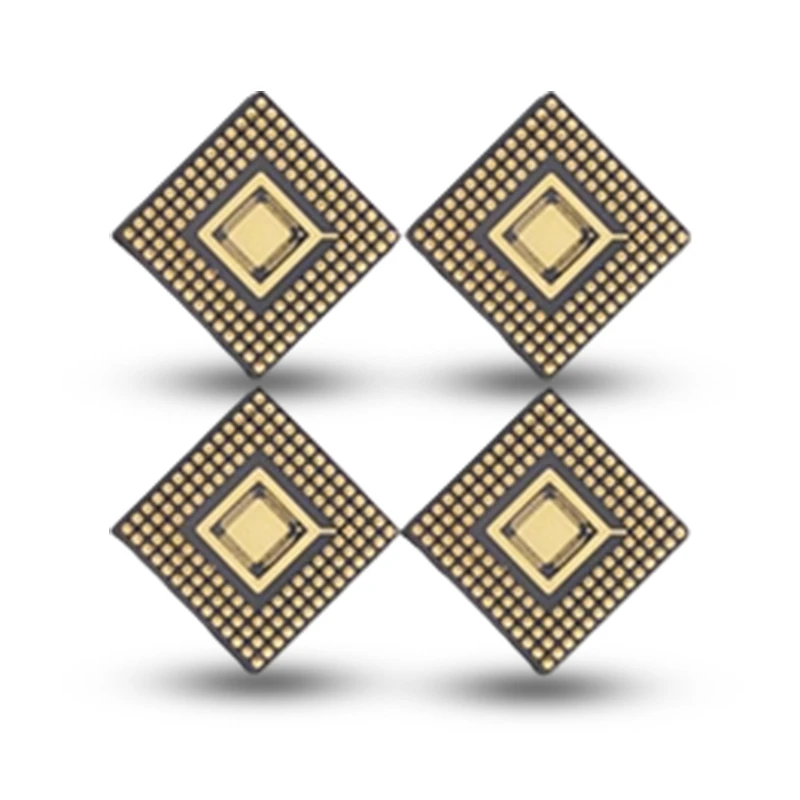

Керамическая матрица с решеткой выводов (CPGA) – это широко распространенная вилка-в корпусе в области высокопроизводительных-полупроводников. Он известен своей высокой плотностью упаковки, отличными электротермическими характеристиками и надежной газонепроницаемостью и служит одним из основных компонентов, обеспечивающих долгосрочную-стабильную работу сложных полупроводниковых систем.
Шаг штифтов корпуса обычно имеет обычное или шахматное расположение 2,54 мм с двумя конструктивными вариантами: «полость-вверх» и «полость-вниз». Конструкция с полостью-внизу облегчает установку радиатора на задней стороне, повышая эффективность управления температурным режимом, а конфигурация с полостью-вверху обеспечивает больше внутреннего пространства, что делает ее идеальной для крупномасштабных-микросхем или решений для много-интеграции микросхем (MCM). Корпус с керамической решеткой выводов (CPGA) в первую очередь предназначен для размещения высокопроизводительных-процессоров, сигнальных процессоров и различных специализированных модулей логического управления.

Доступные материалы: оксид алюминия, нитрид алюминия, стекло-керамические композиты, карбидные сплавы, вольфрам-марганец или молибден-марганец, толстая-пленочная металлизация.
Области применения: полупроводники и электроника, медицинское оборудование, энергетика, оборудование и машины.

Отправить запрос

Внедрение продукции

Описание продукта

Корпус с керамической решеткой выводов (CPGA) обеспечивает надежную физическую защиту прецизионных блоков обработки сигналов и высокопроизводительных логических компонентов, а также исключительную воздухо-герметичность и долгосрочную-надежность. Его уникальная конструкция матрицы выводов не только обеспечивает сверх-высокую плотность межсоединений сигналов, но также демонстрирует выдающиеся возможности электромагнитного экранирования и радиационной стойкости в полупроводниковых приложениях. Благодаря технологии металлизации толстой-пленки продукт обеспечивает передачу сигнала с низкими-потерями, сохраняя при этом высокую-температуру и устойчивость к коррозии. Мы специализируемся на разработке передовых решений для керамической упаковки, предоставляя клиентам комплексную техническую поддержку и индивидуальные решения.

Функции

Превосходная способность электромагнитного экранирования
Долгосрочная-герметичная стабильность
Превосходная термическая-механическая синергетическая конструкция
Радиационная стойкость и устойчивость к высоким-температурам.

Надежная совместимость-и-play
Отличная коррозионная стойкость
Высокая влагостойкость

Таблица основной модели (мм)

Высокопроизводительные-корпуса CPGA доступны из Al2O3, AlN, стеклянной-керамики или ковара, с толстой-металлизацией и стандартным шагом контактов 2,54 мм для оптимизации межсоединений.

Модель продукта	Размер керамического корпуса	Ведущая презентация	Зона уплотнения	Область крепления штампа	Общая толщина
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Керамическая экспертиза

Тессвида — специалист Total Kit Solutions (TKS), обслуживающий ключевые отрасли: производство полупроводников и электроники, медицинское оборудование, FPD/LED, машиностроение, нефтехимия, автомобили и транспорт, энергетика и энергетика, продукты питания и сельское хозяйство. Благодаря развитой цепочке поставок и передовым технологиям (изостатическое прессование, гелевое литье, сухое прессование) мы предлагаем комплексные--возможности: от подготовки материала, формования, спекания до прецизионной механической обработки и последующей-обработки.

Наши гибкие индивидуальные услуги, основанные на глубоком опыте работы с керамикой высокой-чистоты и тесной интеграции ресурсов, точно удовлетворяют потребности клиентов — от выбора материала до доставки готовой продукции.

Процесс производства керамики

Приготовление порошка

Приготовление порошка сырья, распылительная грануляция (смешивание, механическая шаровая мельница, распылительная сушка)

Формирование порошка

Изостатическое прессование, сухое прессование, литье под давлением, гелеобразование, литье, горячее прессование.

Высоко-высокотемпературное спекание

Атмосферное спекание, вакуумное спекание, спекание в контролируемой атмосфере

Точная обработка

Резка, токарная обработка, шлифовка, фрезеровка, формовка, сверление

Обработка поверхности

Очистка, дуговая плавка, плазменное напыление, электростатическое напыление, осаждение из паровой фазы, ультра-чистая очистка, анодирование, металлизация композита.
